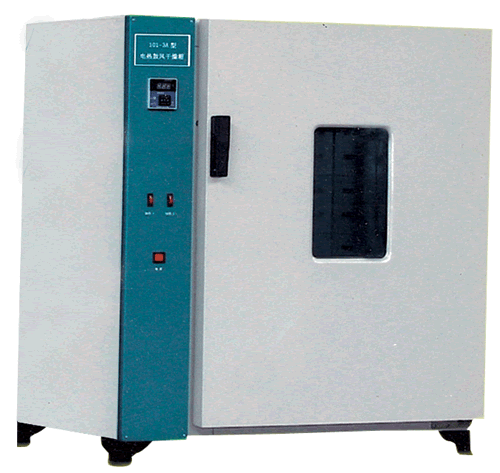

101系列電熱鼓風干燥箱

101系列電熱鼓風干躁箱與對物品的干燥、烘焙、熔臘、滅菌等；適用與工礦企業、科研院所、大專院校、醫藥衛生等單位。采用數字式溫度調節器調控溫度、靈敏準確、操作方便。工作室底部設有進風孔，箱頂裝有排氣閥門，冷空氣從箱底進入，由箱頂排出并設有風力攪拌，使溫場更均勻。

示意圖

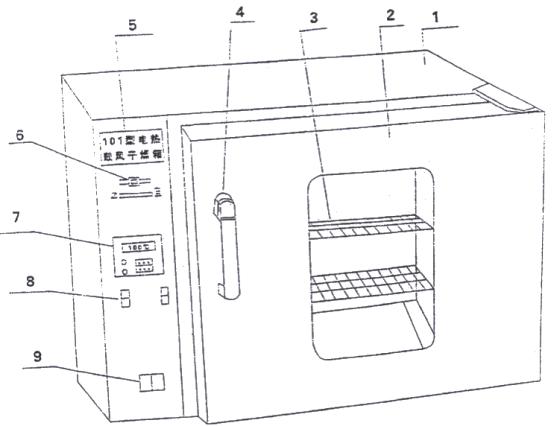

101系列電熱鼓風干燥箱示意圖

1、箱體 2、箱門 3、觀察窗 4、門把 5、銘牌 6、排氣調節閥 7、儀表 8、加熱開關 9、電源開關

101系列電熱鼓風干燥箱主要特點

工作原理

工作室內空氣經電加熱器加熱后，經風機強制循環，在工作區與被加熱物品進行均勻的熱量交換，以達到烘烤或干燥的目的。

產品型號說明

101鼓風干燥箱 A 數字儀表控溫(無則為指針儀表控溫) B 不銹鋼板內膽（無則為鋼板內膽) 型

主要技術參數：

控溫范圍：50-300℃；

控溫精度：±1℃；

跟蹤報警：±10℃；

工作電源：220V,50HZ；

溫度均勻度：±2.5％

101-0AB鼓風電熱干燥箱：

整機功率：1.6KW
工作室尺寸（高×寬×深）： 350×350×350mm
外形尺寸（高×寬×深）： 550×640×520mm
整機凈重： 40kg

101-1AB鼓風電熱干燥箱：

整機功率：1.6KW
工作室尺寸（高×寬×深）： 450×450×350mm
外形尺寸（高×寬×深）：650×740×520mm
整機凈重： 50kg

產品包裝：木箱，尺寸：長800mm，寬565mm，高660mm，重60公斤；

101-2AB鼓風電熱干燥箱：

整機功率：2.4KW
工作室尺寸（高×寬×深）：550×550×450mm
外形尺寸（高×寬×深）：750×840×620mm
整機凈重： 70kg

101-3AB鼓風電熱干燥箱：

整機功率：4KW
工作室尺寸（高×寬×深）： 750×600×500mm
外形尺寸（高×寬×深）：950×890×800mm
整機凈重：80kg

產品包裝：木箱，尺寸：長1000mm，寬760mm，高1100mm，重100公斤；

202-0AB電熱干燥箱：

整機功率：0.8KW
工作室尺寸（高×寬×深）： 250×300×250mm
外形尺寸（高×寬×深）：577×365×465mm
整機凈重：30kg

擱板承重:15kg/片

使用條件

1、額定電壓：220V±10％

2、額定頻率：50HZ±1HZ

3、環境溫度：5~40℃

4、相對濕度：不大于85％

5、配用熔斷器:15A

結構特點

1、外殼用冷軋鋼板制成，表面經靜電噴涂工藝處理，美觀大方;

2、內膽采用不銹鋼板或冷軋鋼板經防腐處理、加工成型；

3、箱門中間裝有玻璃觀察窗，可隨時觀察工作室內被加熱物品的情況。

4、箱門口鑲嵌膠條，密封性好，防止熱量流失；

5、數字顯示工作室的溫度，觀察容易、讀取方便；

6、具有時間比例調節功能的溫控器及傳感器作為本設備的測溫控溫系統，測量誤差小，控溫精度較高；

7、工作室上側設置排風閥，工作過程中可隨時將被加熱物品釋放的潮氣排出箱外。

101系列電熱鼓風干燥箱使用方法：

1、打開箱門，把需要加熱處理的物品放入箱內的擱板上，關好箱門，把控制面板上的排氣閥撥扭到一半（加熱過程中可隨時被干燥品的溫度進行適當調整）；

2、接通與本設備要求相一致電源，并將所使用供電電源插座的接地端可靠接地；

3、打開電源開關，電源指示燈亮、溫控儀表開始顯示工作室的溫度；

4、加熱開關設有兩個，如需較低溫度開啟加熱1，較高時再開啟加熱2，同時加熱。

5、根據被加熱物品的需要，轉動溫控儀上的溫度設定旋紐（或按動撥碼開關）設定溫度，干燥箱開始加熱工作；

6、工作完畢后，將加熱開關1、加熱開關2及電源總開關關閉即可。

101系列電熱鼓風干燥箱注意事項：

1、不得將易燃、易爆、腐蝕性物品或在加熱之后釋放易燃、易爆、腐蝕性、揮發性的物品放入箱內進行加熱；

2、被加熱物品的相對濕度不得大于85％；

3、所需干燥物品不得大于擱板面積得70％，易于物品通風干燥。

安裝維護

1、地面（臺面）應平整；

2、周圍無易燃、易爆、腐蝕性物品及氣體；

3、距墻壁以20～30cm為易；

4、通風良好，落塵量小，空氣濕度不大于85％；

5、經常保持箱內外清潔、干燥；

6、干燥箱上面不得堆放物品。

101系列電熱鼓風干燥箱故障處理：

表現	原因	處理方法
開機不工作	1、插頭未插好或斷線	1、更換插頭或接好線
開機不工作	2、熔斷絲斷	2、更換熔斷絲
箱內溫度不升	1、設定溫度低	1、調整設定溫度
	2電加熱器壞	2、更換電加熱器
	3、控溫器壞	3、更換控溫儀
	4、循環風機壞	4、更換風機
設定溫度與實測溫度相差大	1、溫度傳感器環	1、更換傳感器
設定溫度與實測溫度相差大	2、溫度微調電位器未調整好	2、用螺絲刀調整儀表得“RST”旋紐

貯藏運輸

本產品應存在-20～+40℃的干燥、陰涼環境中運輸時切勿碰撞及劇烈震動，并防止雨淋。

電熱鼓風干燥箱測試水分的方法（空氣干燥法）：

工作原理：

稱取一定量的空氣干燥煤樣，置于105～110℃干燥箱中，在空氣流中干燥到質量恒定。然后根據煤樣的質量損失計算出水分的百分含量。

實驗步驟：

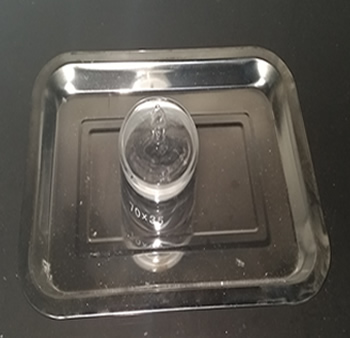

分析水用40×25的稱量瓶，稱取粒度小于0.2mm的一般分析試驗煤樣0.9-1.1g，稱準至0.0002g；全水分用70×35的稱量瓶，稱取10-12g煤樣，稱準至0.01g。

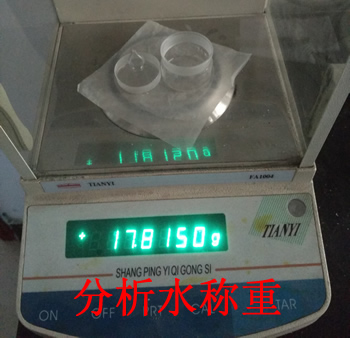

用天平稱取分析水40×25的稱量瓶的重量并記錄，如：17.8150g

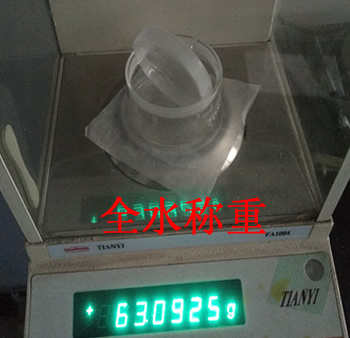

用天平稱取全水70×35的稱量瓶的重量并記錄，如：63.0925g。

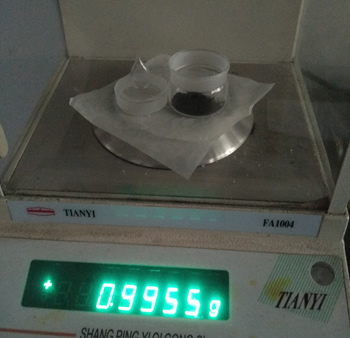

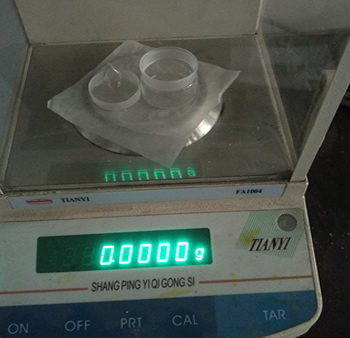

稱量瓶稱重后,去皮回零,放入煤樣,分析水稱取0.9g-1.1g之間煤樣，全水稱取10g-12g之間煤樣，并記錄，如：分析水0.9955g，全水10.1279g。

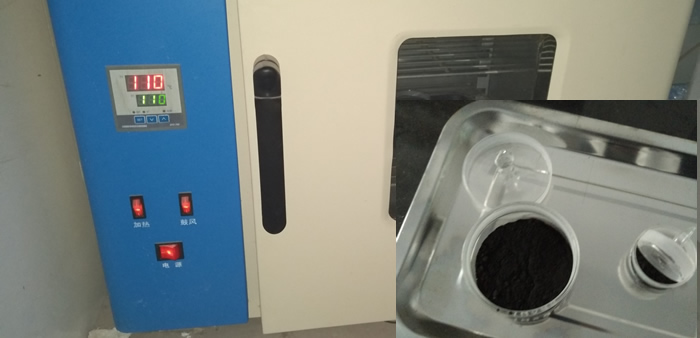

將鼓風干燥箱溫度升至145度后，把放入煤樣的稱量瓶上蓋打開，放進鼓風干燥箱內，開始記時，做分析水10分鐘后打開箱門，做全水分30分鐘后打開箱門。

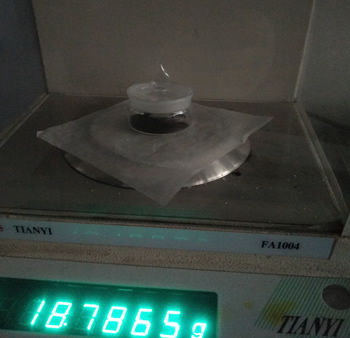

蓋上稱量瓶上蓋，取出放到干燥器晾至室溫20分鐘后稱量記錄，并計算，如：分析水實驗后稱重18.7865g，減去瓶重17.8150g，實驗后煤樣重18.7865g-17.8150g=0.9715g：按照國標公式：煤樣重減干燥后煤樣重(0.9955g-0.9715g)/煤重(0.9955g)×100=2.41，分析水分結果：2.41%，準確到小數點后二位；
全水稱實驗后重72.9832g，減去瓶重63.0925g，實驗后煤樣重72.9832g-63.0925=9.8907g；按照國標公式：煤樣重減干燥后煤樣重(10.1279g-9.8907g)/煤重(10.1279g)×100=2.3，全水分結果：2.3%，準確到小數點后一位；

最后進行檢查性的試驗，每次試驗10min，分析水直到兩次煤樣的減量不超過0.001g全水不超過0.01g或者重量有所增加時為止,。在后一種情況下，應采用質量增加前一次重量作為計算依據。當水分在2%以下時，不進行檢查性干燥。

或者點擊水分計算器計算

測定的允許差（精密度）
